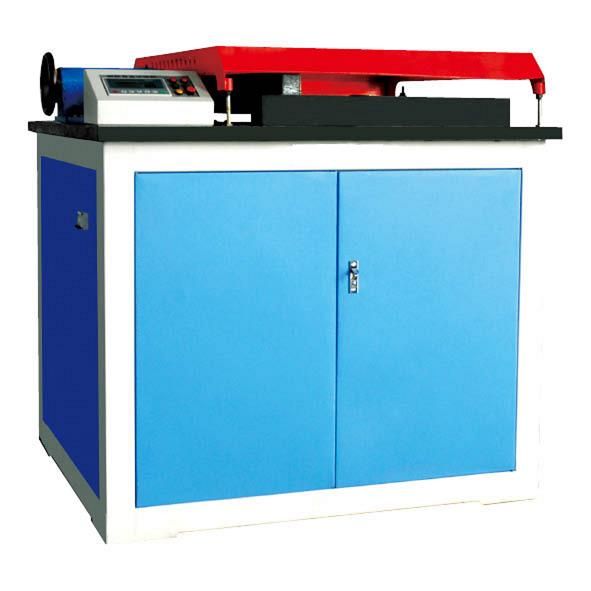

快裝金屬軟管彎曲試驗機  產品詳情 快裝金屬軟管彎曲試驗機 快裝金屬軟管萬能試驗機采用油缸下置式主機，主要對快裝金屬軟管、抗震金屬軟管、 阻燃金屬軟管力學性能檢測。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域?？煅b金屬軟管彎曲試驗機快裝金屬軟管萬能試驗機

快裝金屬軟管彎曲試驗機  技術參數

試驗力300kN600kN1000kN

試驗力測量范圍6-300kN12-600kN20-1000kN

試驗力示值精度±1%

位移測量分辨力0.01mm

變形測量精度±1%

拉伸空間800mm850mm

壓縮空間700mm700mm750mm

扁試樣夾持厚度0-15mm0-15mm0-40mm

圓試樣夾持直徑φ6-φ26mmφ13-φ40mmφ13-φ60mm

彎曲試驗支滾間距450mm

支滾寬度140mm/160mm

支點直徑30mm/40mm/50mm

活塞行程250mm

夾緊方式內置式液壓夾緊

外形尺寸主機1100×650×2350mm1225×750×2640mm

油源1140×700×930mm

整機重量2800kg3000kg4500kg

快裝金屬軟管彎曲試驗機  機性能特點：1主機：微機屏顯液壓萬能試驗機采用油缸下置、渦輪蝸桿傳動式主機，拉伸空間位于主機的上方，壓縮、彎曲、剪切試驗空間位于主機下橫梁和工作臺之間。2傳動系統：采用橫穿移動橫梁的蝸輪蝸桿傳動機構來調整試驗空間，使傳動系統與定位系統徹底分離，加載系統幾何中心與受力中心完全一致，保證了上下鉗口的同軸度和主機的耐久性。3快裝金屬軟管彎曲試驗機控制系統：3.1實現了試驗力、試樣變形、橫梁位移和試驗進程的四種閉環控制；3.2數據采集系統由4路高24位A/D轉換通道組成，分辨率達1/300000，全程不分檔；3.3微機屏顯液壓萬能試驗機選用BB、AD、Xilinx等原裝集成器件，全數字化設計；3.4符合PCI總線標準，微機自動識別和安裝，做到“即插即測”；3.5 快裝金屬軟管萬能試驗機電子測量系統無電位器等模擬元件，方便維修更換。

(以上參數僅供參考，詳細參數以真實設備為主）
